IC821A

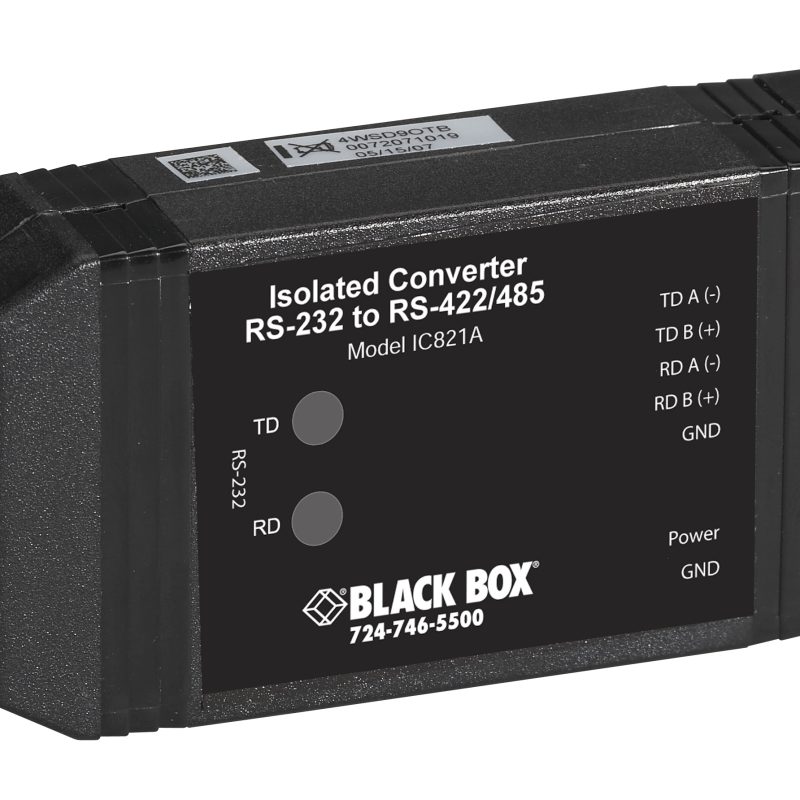

带光电隔离的 BLACK BOX? 通用 RS-232 至 RS-422/485 转换器可隔离并将 RS-232 信号转换为 RS-422/RS-485 信号，反之亦然。与其他转换器不同，它不需要外部软件来控制数据流。RS-232 输入通过 DB9 母连接器连接到 DCE，RS-422/RS-485 信号通过可拆卸接线端子连接。要为接线端子提供外部电源，您需要我们的 120-VAC/12-VDC 壁挂式电源 (PS1003)。

对于 RS-232，连接需要 RD、TD 和信号地。

在 RS-422 模式下，驱动器始终启用全双工通信。发送需要双绞线，接收也需要双绞线。还需要接地参考线。开关设置为开关 1：RS-422；开关 2：回声开启；开关 3 和 4：4 线。

在两种 RS-485 模式下，RS-485 驱动器在每个空间状态期间都会通过 RS-232 信号自动启用。当 RS-232 数据处于标记或空闲状态时，RS-485 驱动器将被禁用，并且 RS-485 数据线会通过 4.7 欧姆电阻提供的偏置保持在标记状态；此电阻的值可能需要更改，具体取决于您使用的终端电阻。

要使用最少的线路连接多个 RS-485 设备，请选择设备的 2 线半双工 RS-485 模式。当请求数据时，被寻址的设备会发送数据，然后恢复到接收状态。此模式的开关设置为：开关 1：RS-485；开关 2：回显关闭；开关 3 和 4：2 线。

对于 4 线主/从电路，请选择设备的 4 线全双工 RS-485 模式。在此模式下，已寻址设备可以接收数据，同时发送来自先前请求的数据。在单主系统中用作主设备时，可以选择开关 1，因为该设备是系统中唯一的发送器。用作 RS-485 从设备时，RS-232 设备必须提供寻址能力。主/从系统中的偏置由线路末端从设备提供。此模式的开关设置为：开关 1：RS-485；开关 2：回波开启；开关 3 和 4：4 线。
