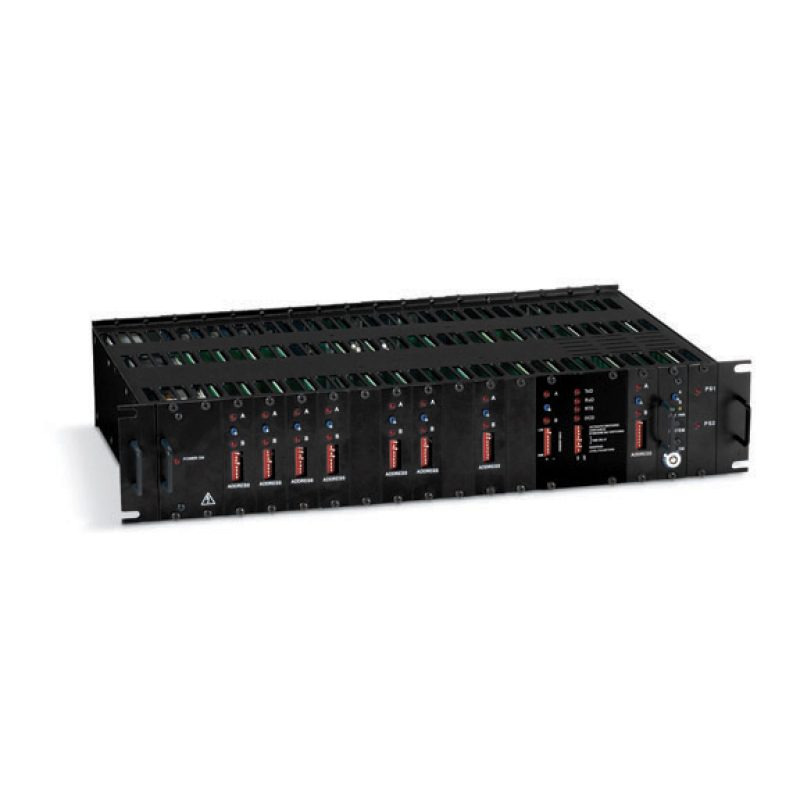

SM260A

Pro Switching System 2U 是一种智能联动切换系统，由超紧凑的 2U 18 槽机箱和一系列 A/B 切换、控制器和电源卡组成。控制卡仅占用一个插槽，电源卡占用一个或两个插槽（用于冗余），剩余 13 到 15 个插槽用于 A/B 切换卡。除 DB25 卡占用三个插槽外，其他所有卡均占用一个插槽。本地和远程控制
该系统的先进设计提供了卓越的操作灵活性和性能。您可以单独切换一张卡，也可以通过一张控制卡切换整个机箱。每个机架式机箱需要一张控制卡。如果您计划以菊花链方式连接多个机箱，则第一个机箱中的控制卡将控制整个系统。您可以选择仅 RS-232 控制卡，它允许您通过手动拨动开关或串行命令进行群组切换；或者，您可以选择 RS-232/以太网 (SNMP) 控制卡，它允许您通过 RS-232 或 IP 连接从任何位置切换机箱。如果您想将 RS-232/IP 控制扩展到第二个菊花链式 Pro 交换系统机箱，请订购 SNMP 扩展控制卡。这使您能够发送硬件控制信号，并通过 RS-232/以太网 (SNMP) 控制卡使用 RS-232 消息控制菊花链系统。安全和故障回退切换。
为了实现故障安全操作，所有卡（除注明的卡外）均采用专有的锁存或微镜继电器交换技术 – 这意味着即使电源切断，数据也可以继续传输。由于这些卡执行第 1 层交换，因此系统的运行不受数据速率、协议、格式或信号电平的影响。当电源发生故障时，非锁存光纤卡会回退到端口 C（机箱）到端口 A 的连接。当电源恢复时，非锁存交换卡会将端口 C 重新连接到最初选择的端口（A 或 B）。当您需要在断电期间进行回退或故障转移连接时，这些类型的卡是典型的选择。每个机箱还配有一个键控开关，您可以通过前面板拨动开关启用/禁用手动切换。控制电源。
要为机箱供电，请订购一个或两个外部电源以及电源适配卡。如需备用电源，请添加冗余电源卡。订购说明：首先，订购机箱…
Pro 交换系统，2U，18 卡 (SM260A)…接下来，订购电源…
冗余电源卡（需要两个机箱插槽）100 – 240-VAC 输入 (SM261A-VAC)
或
交流外部适配器卡（需要一个机箱插槽）(SM261A-CARD) 和 120 – 240 VAC 外部电源，（两个用于冗余电源）(SM961A-PS)…然后选择控制器卡…
RS-232/以太网 (SNMP) (SM262A)
SNMP 扩展 (SM264A)…接下来选择您的 A/B 交换卡…
DB25/RS-232 (SM265A)
DB25/RS-530 (SM266A)
RJ-45 CAT6 (SM269A)对于空插槽，请订购…
空白面板，前部或后部， 2U（SM279A-BLNK）
